管道中的管件是重要的选择要素
发表日期:2023-12-19 浏览次数:152

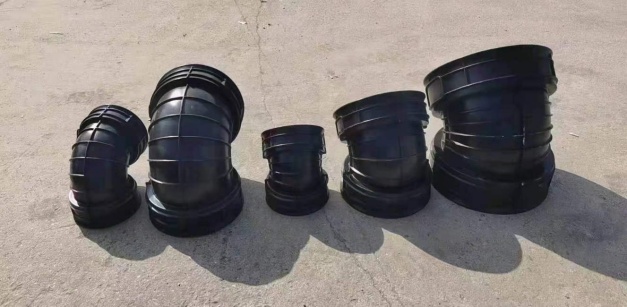

       管件中的弯头是很重要的管道配件,它们经常用于改变管道系统的方向。管道弯头和管道弯曲是不一样的,即使有时这两个术语可以互换使用。在很多项目图纸中“BEND”只是管道中用于“偏移”的通用术语-管道方向的变化。它表示存在“弯曲”,即管道方向的变化(通常由于某些特定原因),但它缺乏关于方向和程度的具体的工程定义。弯曲通常在现场使用弯曲机(热弯和冷弯)制成,适合特定需要。使用弯头是比较节约成本的,它减少了昂贵的配件数量。一个肘另一方面,是一种特*的标准工程弯头预制成一个阀芯件(基于ASME B 16.9),设计用于螺纹连接,法兰连接或焊接到与之相关的管道上。肘部可以是45度或90度。也可以有定制设计的弯头,尽管大多数被分类为“短半径”或“长半径”,简而言之“所有弯道都是肘部,但所有弯头都不弯曲”无论何时使用术语肘部,除了标称尺寸外,还*须携带类型(45或90度)和半径(短或长)的限定符。

       弯头可根据要求将方向改变为任意角度。肘角可以定义为流动方向偏离其原始流动方向的角度,肘角可以大于0但小于或等于90°是一个变化在一个点上大于90°的方向是不可取的。通常情况下,45°和90°弯头结合使用,同时为这种情况制作管道布局。

肘的半径:
       弯头或弯头有各半径,可以方便地改变方向,用管道标称尺寸表示,单位为英寸。弯头或弯头有三个半径。一个长半径弯头(半径= 1.5D)在需要将摩擦流体压力损失降至*低的情况下*常使用,有足*的空间和体积以允许*宽的转弯并产生*小的压降。

       弯长半径弯头(半径> 1.5D)有时用于输送高粘度流体的特定应用,如泥浆,低聚物等。对于半径*过1.5D的管道弯曲通常使用,这些可以制成任何半径。但是,3D和5D弯管是*常用的弯短半径弯头(半径= 1.0D)仅用于空间不允许使用长径肘的位置,并且需要降低弯头的成本。在夹套管道中,短半径弯头用于芯管。

       这里D是标称管道尺寸,单位为英寸。有三个主要参数决定了肘部的半径选择。空间可用性,成本和压力下降。在压降是主要考虑因素的情况下,管弯头是优选的。应尽可能避免使用短半径弯头,因为方向突然变化会导致高压降。
